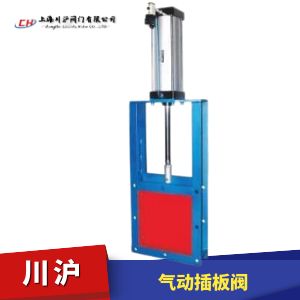

氣動插板閥閥門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。
特點：
結構簡單、操縱靈活、重量輕、無卡阻，特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。
| LMD氣動插板閥 | ||||
| 公稱通徑 | 200*200 ~ 1000*1000 | |||
| 適用溫度 | -10~+200℃(具體溫度范圍視密封副材質和介質性質而定) | |||
| 連接法蘭 | GB/T9113、JB/T79 | |||
| 主體材料 | Q235A、304、316、316L | |||
| 密封型式 | 硬密封、軟密封 | |||
| 配套附件 | 安裝法蘭 | |||

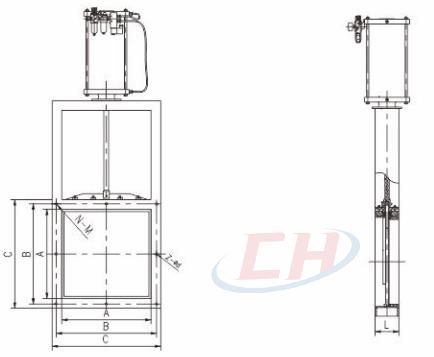

| 類別 | AxA | BxB | CxC | H | L | n-d | 重量 |
|---|---|---|---|---|---|---|---|
| 單向 | 200x200 | 256x256 | 296x296 | 820 | 100 | 8-12 | 62 |
| 250x250 | 306x306 | 346x346 | 930 | 100 | 8-14 | 70.5 | |
| 300x300 | 356x356 | 396x396 | 1050 | 100 | 8-14 | 81 | |
| 400x400 | 456x456 | 496x496 | 140 | 100 | 12-14 | 114 | |
| 450x450 | 510x510 | 556x556 | 1450 | 120 | 12-18 | 130 | |
| 500x500 | 560x560 | 606x606 | 1610 | 120 | 16-18 | 147 | |
| 雙向 | 600x600 | 660x660 | 706x706 | 1830 | 120 | 16-18 | 169 |
| 700x700 | 770x770 | 820x820 | 2130 | 140 | 20-18 | 236 | |
| 800x800 | 870x870 | 920x920 | 2440 | 140 | 20-18 | 303 | |
| 900x900 | 974x974 | 1030x1030 | 2660 | 160 | 27-23 | 424 | |
| 1000x1000 | 1074x1074 | 1130x1130 | 2870 | 160 | 24-23 | 636 |
1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏。
3.整體的不銹鋼材質，可防止腐蝕破壞。
4.短結構長度，可節省原料、安裝空間，也有效支持管道強度。
5.科學的上密封填料函設計，使上密封安全有效，經久耐用。
6.三角形的支架節省原材料，保證需要的力學性能。
7.閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。
8.閥體加強筋設計提高閥體強度。
9.不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。
10.可任意選用驅動機構。
11.V型閘板可作為調節閥使用。
1.安裝前須檢查閥門型號是否與工況相符。
2.橡膠、四氟等軟密封，須檢查閥門內腔及密封面等部位有無雜物，如有須清洗干凈。
3.用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
4.本廠電(電液)動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
5.氣(液)動閥門氣源必須保證供給足夠氣(液)壓。
6.安裝時各螺栓要均勻擰緊。
7.安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
8.閥門上密封處外露的，須定期加注密封脂類。
9.在較為干燥的地區，閥門驅動裝置為正齒輪時，須定期加注潤滑油。
